QVE022

m²

Cobertura verde extensiva, sistema Cobertura Inclinada até 35° "ZINCO".

139,85€

Cobertura inclinada, ajardinada extensiva (ecológica), com uma pendente média de 36,4%, composta por: formação de pendentes (não incluída neste preço); impermeabilização monocamada colada: camada de betume modificado com elastómero SBS, LBM(SBS)-50/G-FP, totalmente colada com maçarico; camada separadora sob isolamento: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma resistência à tracção longitudinal de 1,2 kN/m, uma resistência à tracção transversal de 1,2 kN/m, resistência CBR ao punçoamento 0,3 kN e uma massa superficial de 150 g/m²; isolamento térmico: painel rígido de poliestireno extrudido, de superfície lisa e bordo lateral a meia madeira, de 30 mm de espessura, resistência à compressão >= 300 kPa; camada separadora sob protecção: lâmina de dessolidarização, flexível, de polipropileno, TGV 21 "ZINCO", com uma massa superficial de 80 g/m²; camada drenante: módulo Georaster "ZINCO"; camada de cobertura: substrato Zincoterra Sedum "ZINCO", de 100 mm de espessura, malha de fibras de juta para o controlo da erosão e plantas com torrão plano, Sedum Album "ZINCO".

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt14lga030a

m²

Camada de betume modificado com elastómero SBS, LBM(SBS)-50/G-FP, de 3,5 mm de espessura, massa nominal 5 kg/m², com armadura de feltro de poliéster reforçado e estabilizado de 150 g/m², com auto-protecção mineral de cor verde, resistente à penetração de raizes. Segundo EN 13707.

1,100

7,99

8,79

mt14lbz070a

m²

Lâmina de dessolidarização, flexível, de polipropileno, TGV 21 "ZINCO", impermeável à água da chuva e permeável ao vapor de água, de 0,55 mm de espessura, com uma massa superficial de 80 g/m².

1,000

0,85

0,85

mt14lbz100a

Ud

Módulo Georaster "ZINCO", de polietileno de alta densidade (PEAD/HDPE), reciclado em 80%, de 540x540 mm e de 100 mm de altura, com perfil em U para distribuição de cargas e perfis em T para união entre módulos; para drenagem e fixação da camada de substrato.

1,030

44,42

45,75

mt14lbz010a

m³

Substrato Zincoterra Sedum "ZINCO", composto de cerâmica seleccionada triturada e outros componentes minerais misturados com composto vegetal e turfa, fornecido em sacos, para coberturas verdes.

0,112

67,80

7,59

mt14lbz090a

m²

Malha de fibras de juta para o controlo da erosão, de 500 g/m² de massa superficial e 30x40 mm de espaçamento da malha.

1,050

1,00

1,05

mt14lbz060ba

m²

Plantas com torrão plano, Sedum Album "ZINCO", fornecidas em tabuleiros de 60 unidades com uma espécie de sedum, para coberturas verdes.

1,000

10,08

10,08

mt16pxa010aa

m²

Painel rígido de poliestireno extrudido, segundo EN 13164, de superfície lisa e bordo lateral a meia madeira, de 30 mm de espessura, resistência à compressão >= 300 kPa, resistência térmica 0,9 m²°C/W, condutibilidade térmica 0,034 W/(m°C), Euroclasse E de reacção ao fogo, com código de designação XPS-EN 13164-T1-CS(10/4)300-DLT(2)5-DS(TH)-WL(T)0,7--FT2.

1,050

3,88

4,07

mt14gsa020b

m²

Geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma resistência à tracção longitudinal de 1,2 kN/m, uma resistência à tracção transversal de 1,2 kN/m, uma abertura de cone ao ensaio de perfuração dinâmica segundo NP EN ISO 13433 inferior a 40 mm, resistência CBR ao punçoamento 0,3 kN e uma massa superficial de 150 g/m², segundo EN 13252.

1,050

0,82

0,86

mo019

h

Oficial de 1ª construção.

1,013

16,85

17,07

mo111

h

Operário não qualificado construção.

1,013

15,82

16,03

mo028

h

Oficial de 1ª aplicador de lâminas impermeabilizantes.

0,096

16,85

1,62

mo065

h

Ajudante de aplicador de lâminas impermeabilizantes.

0,096

16,45

1,58

mo039

h

Oficial de 1ª jardineiro.

0,534

16,85

9,00

mo084

h

Ajudante de jardineiro.

0,534

16,45

8,78

%

Meios auxiliares

2,000

133,12

2,66

%

Custos indirectos

3,000

135,78

4,07

Custo de manutenção decenal: 44,05€ nos primeiros 10 anos.

Total:

139,85

Referência e título da norma

Aplicabilidade

(1)

Obrigatoriedade

(2)

Sistema

(3)

EN 13707:2004+A2:2009

1.4.2010

1.10.2010

Membranas de impermeabilização flexíveis - Membranas betuminosas armadas para impermeabilização de coberturas - Definições e características

EN 13164:2012

1.9.2013

1.9.2013

Produtos de isolamento térmico para aplicação em edifícios - Produtos manutaturados de espuma de poliestireno extrudido (XPS) - Especificação Especificação

EN 13252:2000

1.10.2001

1.10.2002

Geotêxteis e produtos relacionados - Características requeridas para uso em sistemas de drenagem

EN 13252:2000/A1:2005

1.6.2006

1.6.2007

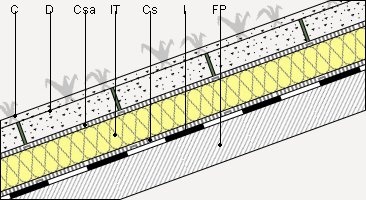

UNIDADE DE OBRA QVE022: COBERTURA VERDE EXTENSIVA, SISTEMA COBERTURA INCLINADA ATÉ 35° "ZINCO".

CARACTERÍSTICAS TÉCNICAS

Formação de cobertura inclinada com cobertura verde extensiva (ecológica), com uma pendente média de 36,4%, sobre base resistente, composta pelos seguintes elementos: FORMAÇÃO DE PENDENTES: (não incluída neste preço), com uma camada de regularização de argamassa de cimento, confeccionada em obra, dosificação 1:6, de 2 cm de espessura e acabamento afagado; IMPERMEABILIZAÇÃO: tipo monocamada, colada, formada por uma camada de betume modificado com elastómero SBS, LBM(SBS)-50/G-FP, com armadura de feltro de poliéster reforçado e estabilizado de 150 g/m², com auto-protecção mineral de cor verde, totalmente colada com maçarico; CAMADA SEPARADORA SOB ISOLAMENTO: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma resistência à tracção longitudinal de 1,2 kN/m, uma resistência à tracção transversal de 1,2 kN/m, uma abertura de cone ao ensaio de perfuração dinâmica segundo NP EN ISO 13433 inferior a 40 mm, resistência CBR ao punçoamento 0,3 kN e uma massa superficial de 150 g/m²; ISOLAMENTO TÉRMICO: painel rígido de poliestireno extrudido, de superfície lisa e bordo lateral a meia madeira, de 30 mm de espessura, resistência à compressão >= 300 kPa, resistência térmica 0,9 m²°C/W, condutibilidade térmica 0,034 W/(m°C), com fixação mecânica; CAMADA SEPARADORA SOB PROTECÇÃO: lâmina de dessolidarização, flexível, de polipropileno, TGV 21 "ZINCO", impermeável à água da chuva e permeável ao vapor de água, de 0,55 mm de espessura, com uma massa superficial de 80 g/m²; CAMADA DRENANTE: módulo Georaster "ZINCO", de polietileno de alta densidade (PEAD/HDPE), reciclado em 80%; CAMADA DE COBERTURA: substrato Zincoterra Sedum "ZINCO", composto de cerâmica seleccionada triturada e outros componentes minerais misturados com composto vegetal e turfa, de 100 mm de espessura, malha de fibras de juta para o controlo da erosão, de 500 g/m² de massa superficial e 30x40 mm de espaçamento da malha e plantas com torrão plano, Sedum Album "ZINCO", com uma espécie de sedum.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície da vertente medida em verdadeira magnitude, segundo documentação gráfica de Projecto. Incluindo formação de cumeeiras, rincões, beirais e bordos livres. Não se inclui formação de laroz, beirais decorativos nem encontros de vertentes com paramentos verticais, chaminés, janelas ou condutas de ventilação.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Não serão colocados nem apoiados sobre a cobertura elementos que a possam danificar ou dificultar a sua drenagem.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em verdadeira magnitude, a superfície realmente executada segundo especificações de Projecto. Incluindo formação de cumeeiras, rincões, beirais e bordas livres. Não se inclui formação de laroz, beirais decorativos nem encontros de vertentes com paramentos verticais, chaminés, janelas ou condutas de ventilação.

Código LER

Resíduos gerados

Peso (kg)

Volume (l)

17 03 02

Misturas betuminosas não abrangidas em 17 03 01.

0,469

0,469

17 06 04

Materiais de isolamento não abrangidos em 17 06 01 e 17 06 03.

0,096

0,160

17 02 03

Plástico.

0,016

0,027

Resíduos gerados:

0,581

0,656

17 02 03

Plástico.

0,139

0,232

Total resíduos:

0,720

0,887
